【实时渲染】UE4的实时渲染场景制作:埃及风格的古老房间(下)
BY:Tarek Abdellatif
这是埃及的游戏美术师Tarek Abdellatif使用虚幻引擎(UE4)制作实时渲染的游戏场景:埃及风格的古老房间的制作过流程的第三部分。
准备渲染
这个项目开始制作时就创建了代理模型,然后每个阶段都取得一些进展时就替换掉代理模型。并且从初步制作开始就测试照明,这个测试会一直坚持到最终渲染为止。这个项目主要是想展示两个镜头,所以会以这两个镜头的内容主。

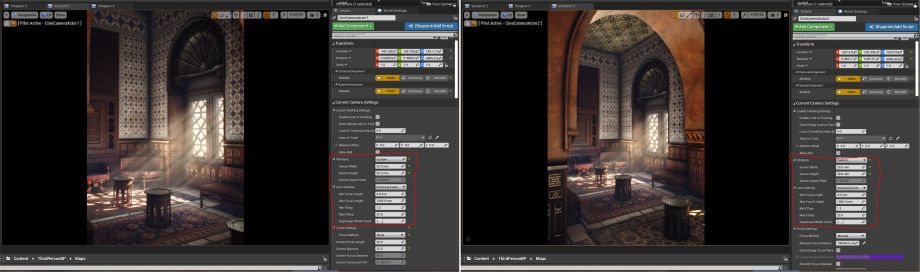

CineCameraActors创建了2个主要摄像机。两者的焦距= 35,传感器宽度(Sensor Width)= 20mm)和高度(Height)= 30mm。

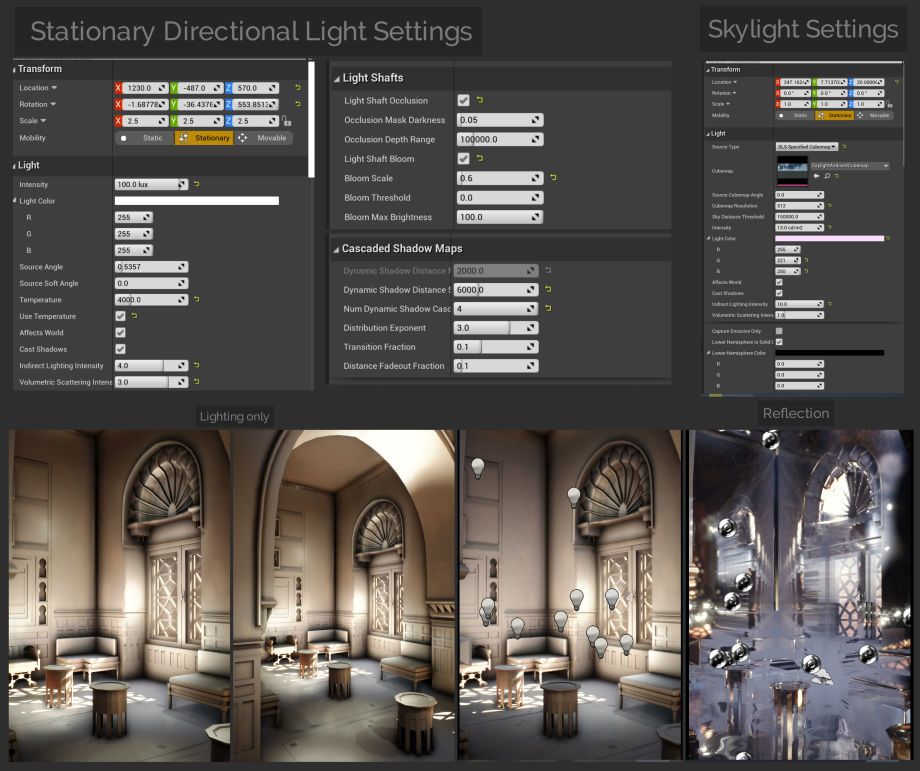

灯光的部分,先是创建了一个固定光源模拟阳光调整到所需要的方向,更改了间接照明强度的值,让GI和体积照明强度更高,并且为了更接近真实的橙色光源,将灯光调整到非常高的强度(约100 lux,温度为4000)。
另外,还创建了一些点光源,它们的强度比较弱可以用来做补光灯照亮一些比较黑暗的区域。 并且,它们大多数不会影响阴影。
除此之外,还添加了一些 Sphere Reflection Capture (球体反射捕获)给几个地方添加一些反射。在场景添加任何东西时,最好进行一些测试(最好以低或者中等质量测试,然后在最后阶段替换成高质量)。
墙壁上还创建了一个天窗,使用默认的立方体贴图作为源类型(SLS指定的立方体贴图)。 我还创建了一个天窗,使用默认的立方体贴图作为源类型(SLS指定的立方体贴图)。并且还选择了一个反射镜,还增加了一些酷炫的反射效果(这种反射大多用在车窗玻璃上)。

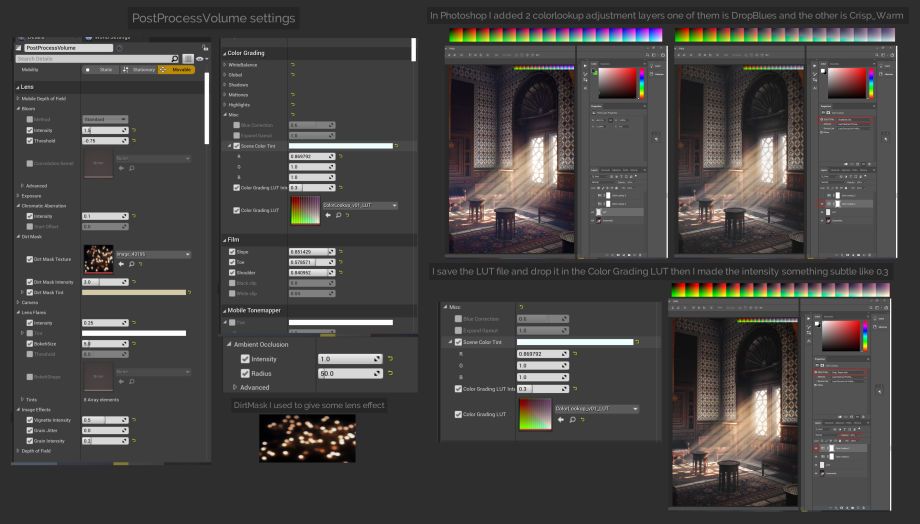

最终是用PostProcessVolume做最终处理:Bloom,微妙的色差,污垢蒙版,镜头光晕,图像效果和AO。除此之外,还是试过在Photoshop中添加Color Grading LookUpTable,它们的效果在UE4中看起来会非常微妙。
在Photoshop中,混合了两个ColorLookUp层,保存了Color Grading LUT,在UE4的现实效果中看对比度会有不同。

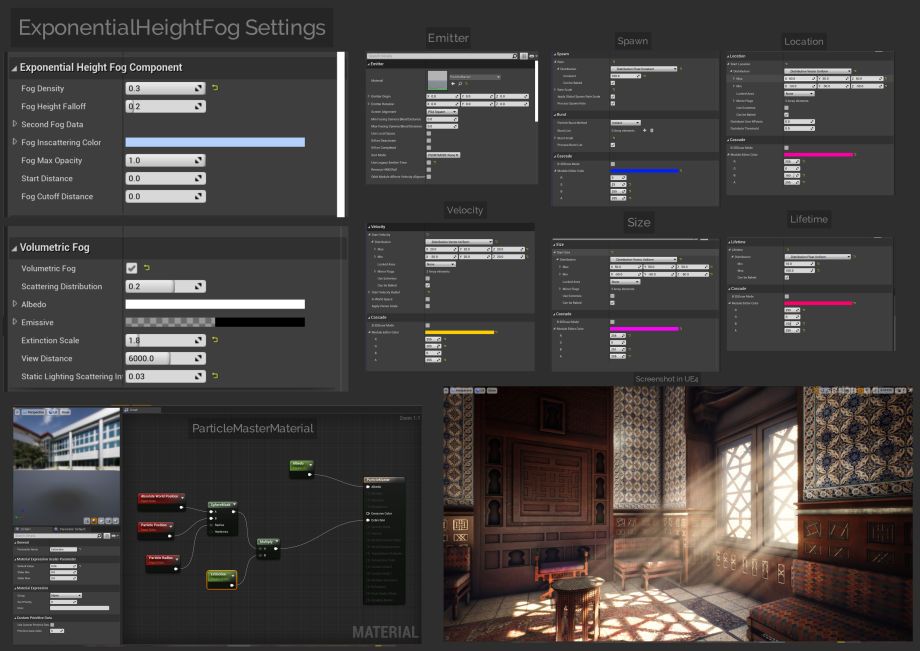

窗户中的漏光(Godrays)效果是从视觉效果面板创建了ExponentialHeightFog,并使用值进行播放到获得不错的结果。而那些漂浮的颗粒和环境雾则是使用粒子系统和粒子主材质创建。
在material中,将domain设置为体积(volume),并添加一些节点。球形遮罩会在材质上生成一个圆形蒙版(Spheremask),并会形成一个渐变,使烟行成球形状的雾,然后,将“plugged Absolute World Position”,“Particle Position”和“Particle Radius nodes”节点插入到“球形蒙版(Spheremask)”,将它们乘以标量值并转换为参数,称为“Extinction”,并将其插入“Extinction”输出。
在Cascade中,将此材质插入了发射器,然后使用“Initial location”,“ Initial velocity”,“Lifetime”和“ Initial Size”的值进行播放。消光值(Extinction value)设置得非常低,以使漏光(Godrays)内部产生非常细微的烟雾效果。
最终在虚幻4实时渲染中看到漂浮的灰尘颗粒在空中慢慢浮动,这个效果很接近真实的参考。
最终效果:
了解更多实时渲染资讯,登录3DCAT实时渲染云平台:www.3dcat.live
