Unity借助如何Pixyz插件实现工业模型的支持能力？

Pixyz插件是什么

工业化模型数据的3D可视化、可交互性需求越来越高，然而 Unity 本身并不支持各种类型的工业模型数据，例如CAD、VRED、REVIT、点云等非常常用的生产数据格式，通常情况下要导入Unity，要依赖建模人员利用第三方工具进行导出并优化，甚至需要重新手工建模。好消息是，现在Unity有了官方的方案，Pixyz。Pixyz是一套完整的工具链，包含了Pixyz Studio、Pixyz Plugin以及Pixyz Review，还有更加自动化的Pixyz Scenario Processor。今天实时渲染小编就简单分享一下Pixyz Plugin，看下如何用最少的步骤最快速的将工业数据导入到Unity中使用。

授权

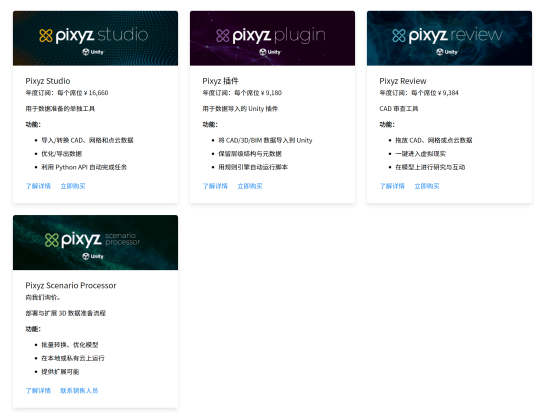

首先需要购买Pixyz的授权，Pixyz Studio、Pixyz Plugin以及Pixyz Review是分别授权的，并且独立于Unity license，也就是需要单独购买，价格见下方官网截图。购买之后将获得Pixyz的授权账号，利用授权账号就可以使用插件了。



安装

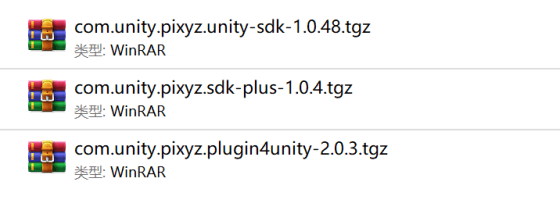

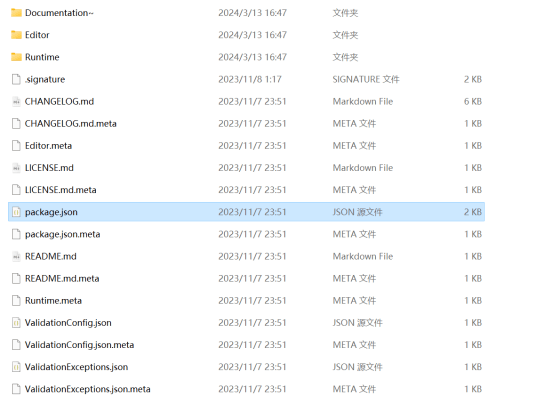

前往官网 https://docs.unity3d.com/下载最新版本的【Plugin4Unity】插件并解压，解压之后有三个不同版本的插件，建议使用最新的2.x版本，然后再将它进行解压，就可以得到UnityPackage格式的一个文件夹组。





在Unity中打开PackageManager—>Add，将其添加到Unity中，注意需要使用最新的Unity版本，建议使用LTS版。



激活授权

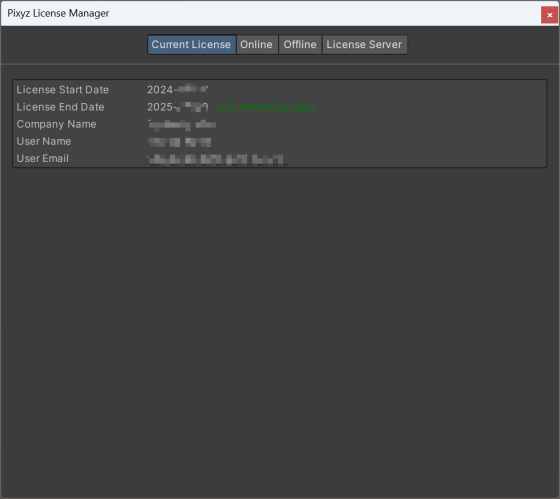

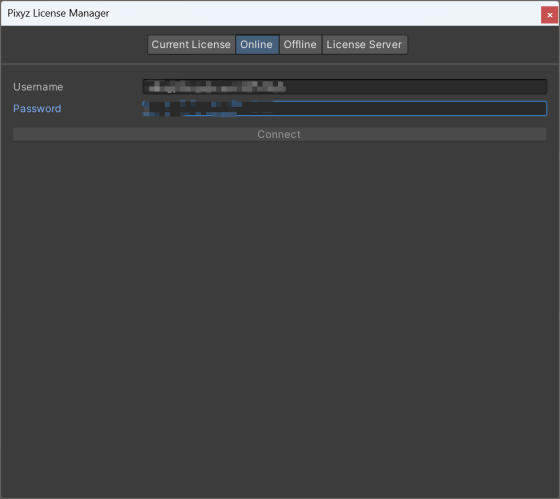

完成插件的导入流程后，接下来进行激活流程，在Unity中点击Pixyz—>LicenseManager，弹出PixyzLicenseManger面板，根据购买的License类型，选择在线或者离线激活，激活完成后，Current LicenseTab中将显示当前的License以及剩余时间。





导入工业模型

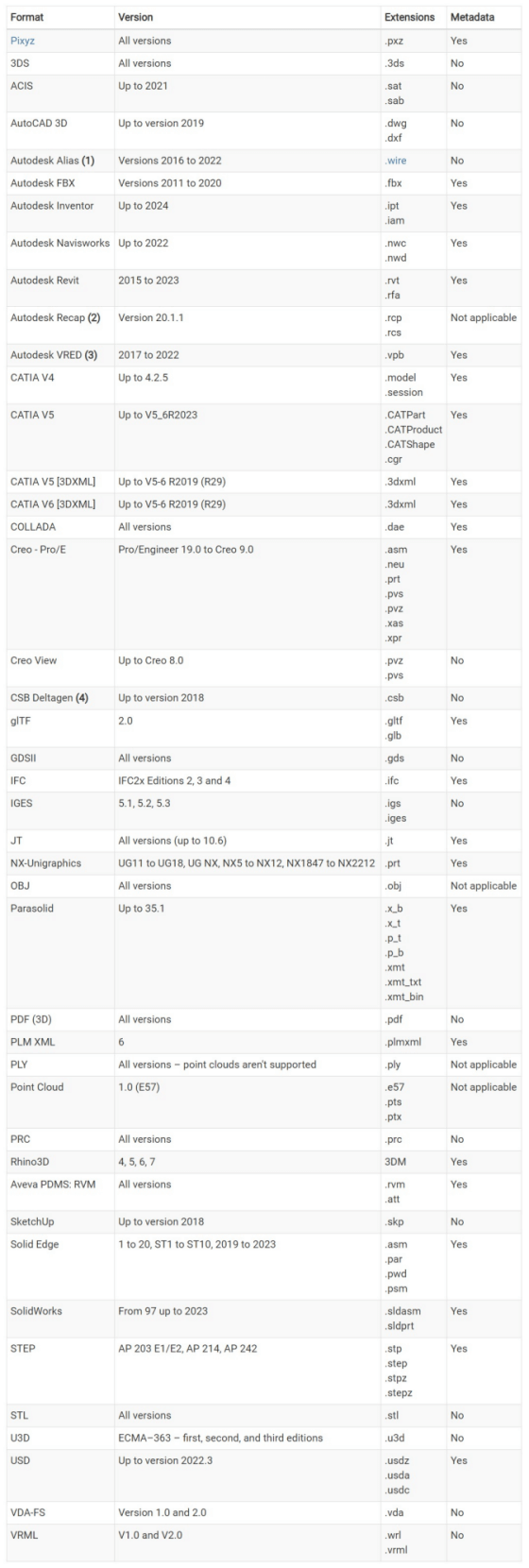

完成激活后，就可以使用Pixyz插件导入各种类型的数据了，我们以Pixyz插件2.x版本支持的工业模型格式如下：

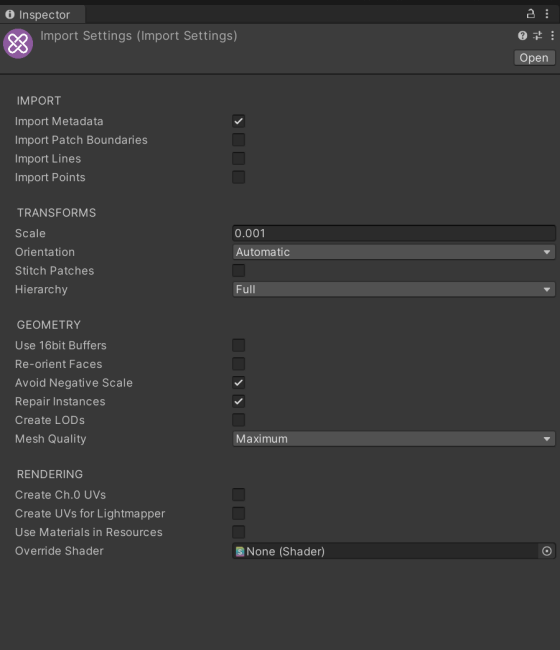

首先，创建一个Import Settings，这是一个配置文件，用来定义导入过程中的相关处理，点击Pixyz—>Create Import Settings，就可以创建一个新的Import Settings配置文件，点击它可以查看详细配置内容，根据自己的需求也可以酌情修改。

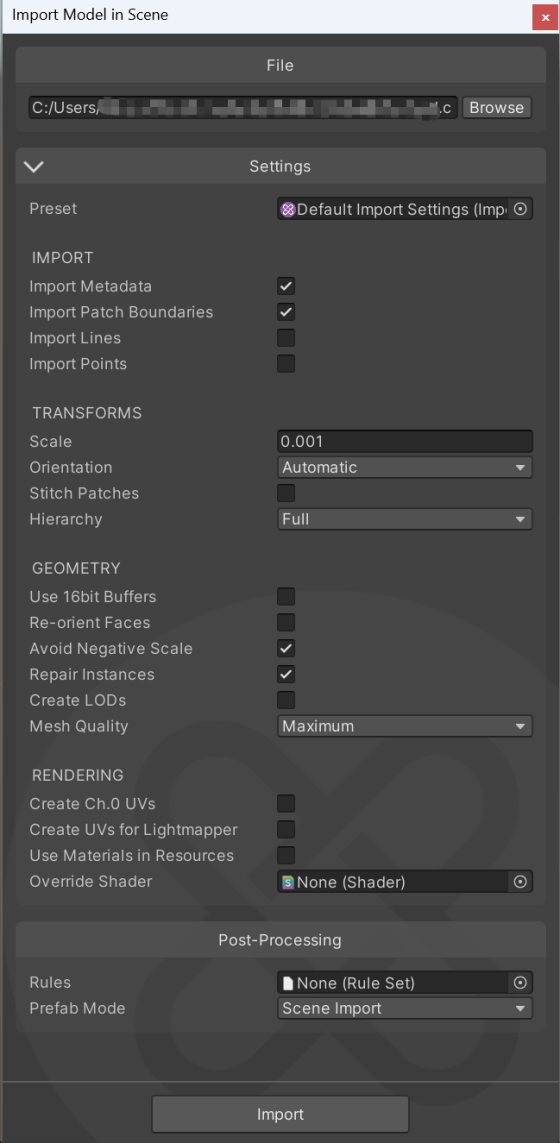

然后导入工业模型，我们以一个CATIA模型为例（CATIA主要在航空航天、汽车、船舶、工业设备、消费品、电子产品等行业使用。它被广泛应用于产品设计、工程分析、制造和装配等领域），点击Pixyz—>Import Model，选中模型后点击打开，弹出导入面板，这里可以默认会选择刚刚创建的Import Settings配置文件，如果有多个，可以手动选择需要的一个，该面板也可以进行部分自定义配置。

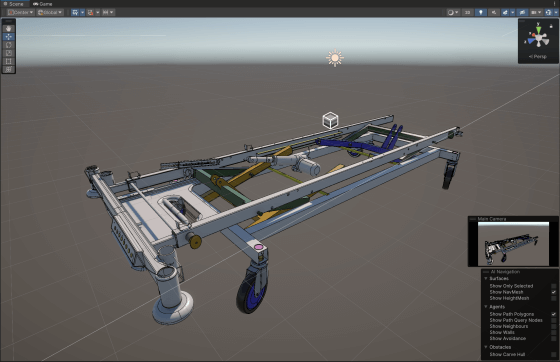

点击Import，原本不支持的CATIA数据就导入了Unity场景中。



模型优化及其他

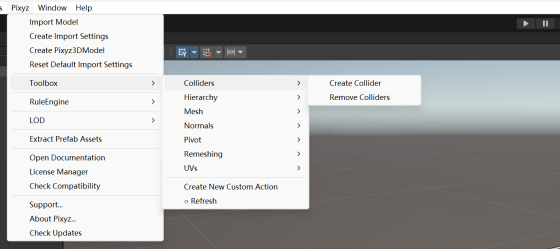

仅仅导入工业数据还不够，通常的工业模型因为大量的数据通常不适合用于实时渲染和交互，Pixyz插件还提供了其他一些常用功能，例如模型优化，包括移除不可见面、自动减面，以及添加碰撞、创建LOD，创建光照UV等等，感兴趣的同学可以去详细研究下。



小结

Pixyz插件为工业化数据的可视化和可交互性提供了巨大的帮助，对于基础的功能已经基本可以满足，但如果需要更深层次的功能以及更优质的效果，目前可能仍然需要传统的美术处理和开发流程，关于Pixyz后续的能力提升，3DCAT实时云渲染也将持续关注。
